Popis

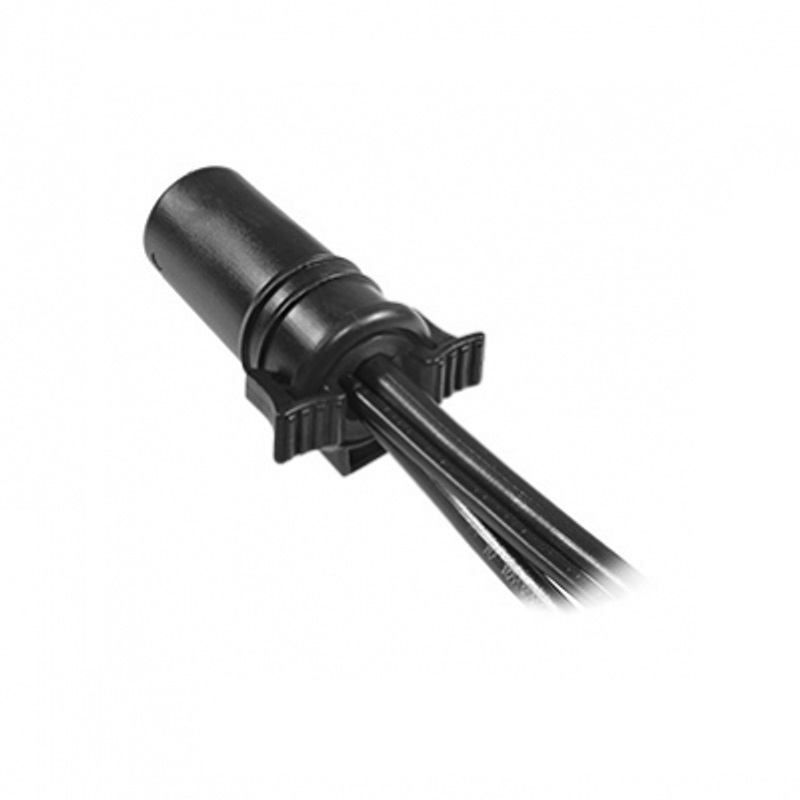

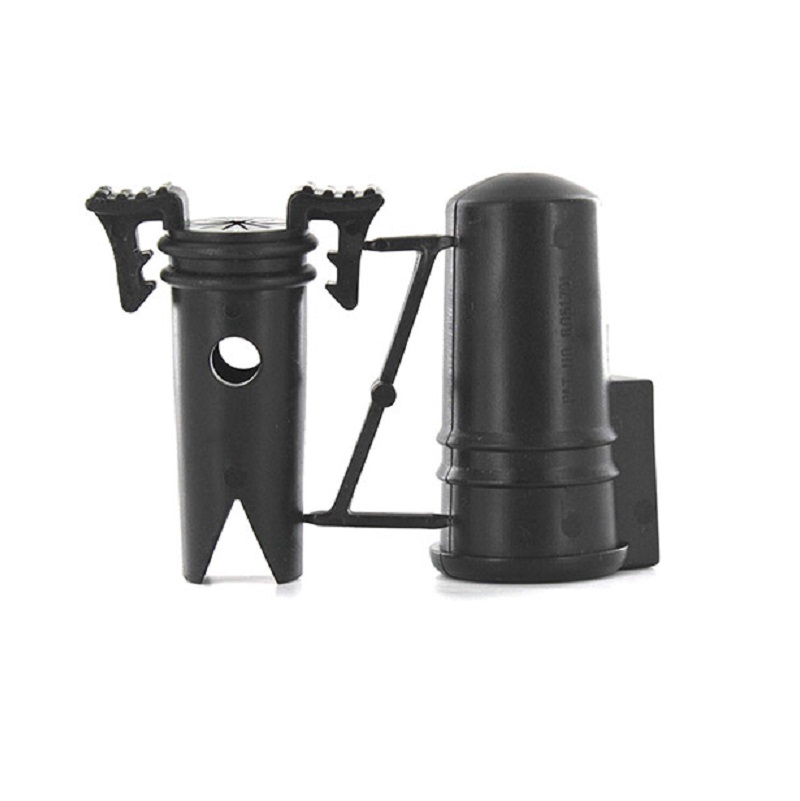

Vodotesný konektor LV9500 je profesionálne a rýchle riešenie pre nízkonapäťové elektrické spoje vo vonkajšom, podzemnom alebo vlhkom prostredí. Je ideálny najmä pre závlahové systémy, záhradné osvetlenie a pripojenie ovládacích káblov. Konektor obsahuje vonkajší plášť predplnený tesniacou hmotou a vnútornú zámku s dvojitým západkovým mechanizmom, vďaka čomu je možné vytvoriť bezpečné spojenie bez použitia náradia.
Postup montáže:

Odizolujte vodiče v dĺžke približne 25 mm (1”).
Plné medené vodiče netreba predkrútiť. Ak používate lanené vodiče, musia sa omotať okolo plných.
Zaveďte vodiče cez flexibilné tesniace prsty konektora, ohnite ich do tvaru „V“ a vložte do vyznačeného kanála.
Odstráňte plastovú poistku z vnútornej časti konektora.
Zatlačte vnútorný diel do vonkajšieho plášťa, až kým nezapadne dvojitý zámok.

Dôležité informácie:

Spoj je rozoberateľný, ale konektor nie je znovu použiteľný.
Vnútorná tesniaca hmota zaisťuje úplnú vodotesnosť.
Spoj je vhodný na priame uloženie do zeme, je odolný voči UV žiareniu a poveternostným vplyvom.

Spoj je vhodný na priame uloženie do zeme, je odolný voči UV žiareniu a poveternostným vplyvom.

Kapacita podľa prierezu vodičov:

Prierez vodiča
Počet vodičov

0,75 mm²
2 – 7 ks

1,0 mm²
2 – 6 ks

2,5 mm²
2 – 4 ks

4,0 mm²
2 – 4 ks

6,0 mm²
2 – 3 ks
