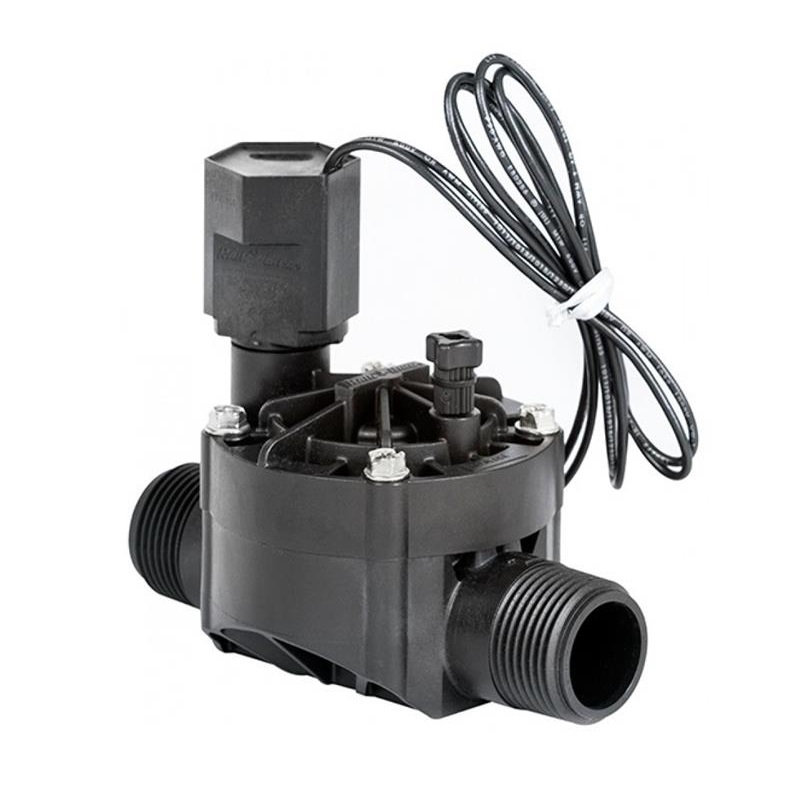

Elektromagnetický ventil Rain Bird 100-HV-MM

Original price was: 19,20 €.Current price is: 19,20 €. 17,28

Elektromagnetický ventil je jedným z najdôležitejších prvkov automatického zavlažovacieho systému. Boli vyvinuté na rozdelenie zavlažovacieho systému a prevádzku zavlažovacích zón. Pri používaní elektroventilov je nevyhnutné do systému nainštalovať filter. Ak sa do elektroventilu dostane špina, môže to spôsobiť vážne poškodenie ventilov, poškodenie membrány, úplné zatvorenie ventilu a plytvanie vody.
Elektromagnetické ventily Rain Bird sú vyrobené z polypropylénu vystuženého sklenenými vláknami a ľahko vydržia tlak až do 10 bar. Gumová membrána, nesená pružinou z nehrdzavejúcej ocele, ovláda ventil na zmenu tlaku. Inštalácia a údržba je veľmi jednoduchá. Pri údržbe nie je potrebné odstraňovať elektroventil, pretože sa dá ľahko rozobrať zhora. Je ho možné dostať s regulátorom prietoku, bez regulátora prietoku, vo veľkosti 1″, so solenoidom 24 V alebo 9 V. Elektroventily Rain Bird sú vybavené malou preplachovacou skrutkou a dajú sa manuálne spustiť otočeným cievku o 1/4 otáčky. Ventily Rain Bird potrebujú na prevádzku iba 1,0 bar tlaku. To je tlak, pri ktorom sa membrána úplne uzatvára a bráni ďalšiemu toku vody v tomto štádiu. Elektromagnetické ventily HV sú ventily s rýchlym uzatváraním.
Rain Bird 100-HV-MM s 1″ vonkajším závitom je 24 V elektromagnetický ventil s rýchlym uzatváraním, na ktorom nie je možné regulovať prietok vody. Bol vyvinutý na zavlažovanie rodinných domov a malých parkov. Ak je náš zavlažovací systém dobre navrhnutý, tlak vody dodávanej do trysiek je v rámci limitu, potom je tento elektroventil tou najlepšou voľbou. Fungujú dobre aj pri extrémne nízkom prietoku vody.

Fungovanie elektroventila:

Aby elektroventily fungovali, je potrebný nepretržitý tlak vody. Ventily HV sú elektroventily s obráteným prietokom vody, gumová membrána ovláda ventil na zmenu tlaku. V prevádzke sú ovládané solenoidom pomocou elektrického impulzu z ovládača. 24 V solenoid vyžaduje na ovládanie elektroventilov sieťový ovládač. Ventily s 9 V DC solenoidmi boli vyvinuté pre batériové riadiace jednotky. Elektroventil sa uzavrie, keď voda preteká cez otvor bránice do priestoru membrány, kde sa vytvára vnútorný tlak. V membránovom priestore voda vyvíja tlak na membránu na väčšej ploche, čo spôsobuje, že membrána je v uzavretej polohe, čím bráni prietoku vody do systému. Keď solenoid dostane signál z ovládača, železné jadro solenoidu sa stiahne, čím sa uvoľní obtok, čím sa uvoľní tlak v membránovom priestore. Membrána potom stúpa so zvyšujúcim sa tlakom závlahovej vody a voda bude voľne prúdiť so systému.

PARAMETRE


Veľkosť: 1”


Telo z polypropylénu je spevnené skleneným vláknom


Dvojitá filtrácia vody vo ventile (na membráne samočistiaci filter a filter pod cievkou)


Možnosť manuálneho nastavenia ovládania ventilu otočením 1/4 otáčky


Externá skrutka odkalenie pre preplach ventilu spustenie pri inštalácii a sprevádzkovanie systému


Teplotná odolnosť: 52 °C


Bez ovládania prietoku

ELEKTRICKÉ ŠPECIFIKÁCIE


Veľkosť: 1” – vonkajší závit


Prietok: 0,7 až 113,4 l/min (0,05 až 6,82 m3/h)


Odporúčaný tlak: 1,0 až 10,3 bar (100 až 1 030 kPa)


Teplota vody: max. 43 °C

ŠPECIFIKÁCIE CIEVOK


Napájanie: 24 VAC – 50/60 Hz


Spínací prúd: 0.29 A – 60 Hz


Pracovný prúd: 0.091 A – 60 Hz

ROZMERY


Výška: 11,7 cm


Dĺžka: 11,2 cm


Šírka: 7,9 cm

SKU: RB-H05000 Kategórie: , ,

Popis

Elektromagnetický ventil je jedným z najdôležitejších prvkov automatického zavlažovacieho systému. Boli vyvinuté na rozdelenie zavlažovacieho systému a prevádzku zavlažovacích zón. Pri používaní elektroventilov je nevyhnutné do systému nainštalovať filter. Ak sa do elektroventilu dostane špina, môže to spôsobiť vážne poškodenie ventilov, poškodenie membrány, úplné zatvorenie ventilu a plytvanie vody.
Elektromagnetické ventily Rain Bird sú vyrobené z polypropylénu vystuženého sklenenými vláknami a ľahko vydržia tlak až do 10 bar. Gumová membrána, nesená pružinou z nehrdzavejúcej ocele, ovláda ventil na zmenu tlaku. Inštalácia a údržba je veľmi jednoduchá. Pri údržbe nie je potrebné odstraňovať elektroventil, pretože sa dá ľahko rozobrať zhora. Je ho možné dostať s regulátorom prietoku, bez regulátora prietoku, vo veľkosti 1″, so solenoidom 24 V alebo 9 V. Elektroventily Rain Bird sú vybavené malou preplachovacou skrutkou a dajú sa manuálne spustiť otočeným cievku o 1/4 otáčky. Ventily Rain Bird potrebujú na prevádzku iba 1,0 bar tlaku. To je tlak, pri ktorom sa membrána úplne uzatvára a bráni ďalšiemu toku vody v tomto štádiu. Elektromagnetické ventily HV sú ventily s rýchlym uzatváraním.
Rain Bird 100-HV-MM s 1″ vonkajším závitom je 24 V elektromagnetický ventil s rýchlym uzatváraním, na ktorom nie je možné regulovať prietok vody. Bol vyvinutý na zavlažovanie rodinných domov a malých parkov. Ak je náš zavlažovací systém dobre navrhnutý, tlak vody dodávanej do trysiek je v rámci limitu, potom je tento elektroventil tou najlepšou voľbou. Fungujú dobre aj pri extrémne nízkom prietoku vody.

Fungovanie elektroventila:

Aby elektroventily fungovali, je potrebný nepretržitý tlak vody. Ventily HV sú elektroventily s obráteným prietokom vody, gumová membrána ovláda ventil na zmenu tlaku. V prevádzke sú ovládané solenoidom pomocou elektrického impulzu z ovládača. 24 V solenoid vyžaduje na ovládanie elektroventilov sieťový ovládač. Ventily s 9 V DC solenoidmi boli vyvinuté pre batériové riadiace jednotky. Elektroventil sa uzavrie, keď voda preteká cez otvor bránice do priestoru membrány, kde sa vytvára vnútorný tlak. V membránovom priestore voda vyvíja tlak na membránu na väčšej ploche, čo spôsobuje, že membrána je v uzavretej polohe, čím bráni prietoku vody do systému. Keď solenoid dostane signál z ovládača, železné jadro solenoidu sa stiahne, čím sa uvoľní obtok, čím sa uvoľní tlak v membránovom priestore. Membrána potom stúpa so zvyšujúcim sa tlakom závlahovej vody a voda bude voľne prúdiť so systému.

PARAMETRE


Veľkosť: 1”


Telo z polypropylénu je spevnené skleneným vláknom


Dvojitá filtrácia vody vo ventile (na membráne samočistiaci filter a filter pod cievkou)


Možnosť manuálneho nastavenia ovládania ventilu otočením 1/4 otáčky


Externá skrutka odkalenie pre preplach ventilu spustenie pri inštalácii a sprevádzkovanie systému


Teplotná odolnosť: 52 °C


Bez ovládania prietoku

ELEKTRICKÉ ŠPECIFIKÁCIE


Veľkosť: 1” – vonkajší závit


Prietok: 0,7 až 113,4 l/min (0,05 až 6,82 m3/h)


Odporúčaný tlak: 1,0 až 10,3 bar (100 až 1 030 kPa)


Teplota vody: max. 43 °C

ŠPECIFIKÁCIE CIEVOK


Napájanie: 24 VAC – 50/60 Hz


Spínací prúd: 0.29 A – 60 Hz


Pracovný prúd: 0.091 A – 60 Hz

ROZMERY


Výška: 11,7 cm


Dĺžka: 11,2 cm


Šírka: 7,9 cm

Ďalšie informácie

Hmotnosť 0,274 kg
Výrobca

Rain Bird
